Cabeamento estruturado: a base da conectividade em operações críticas
A conectividade começa muito antes dos equipamentos
À medida que empresas investem em transformação digital, automação e conectividade, cresce também a necessidade de uma infraestrutura capaz de sustentar essas tecnologias com segurança e estabilidade.
Em operações críticas, onde qualquer interrupção pode gerar impactos operacionais e financeiros, a qualidade da infraestrutura faz toda a diferença.
Nesse cenário, o cabeamento estruturado deixa de ser apenas um conjunto de cabos e passa a ser um dos pilares da engenharia de infraestrutura, organizando a comunicação entre equipamentos, sistemas e usuários, garantindo desempenho, flexibilidade e continuidade operacional.
Na Maxo Engenharia, entendemos que uma infraestrutura eficiente começa no planejamento. Por isso, desenvolvemos projetos que integram engenharia elétrica, conectividade e organização técnica para entregar soluções preparadas para o presente e para a evolução das operações.
O que é cabeamento estruturado?
O cabeamento estruturado é um sistema padronizado de infraestrutura, destinado à transmissão de dados, voz, vídeo e outros serviços de comunicação, em edifícios corporativos, plantas industriais, Data Centers e demais ambientes que dependem de conectividade contínua e confiável.
O cabeamento estruturado reúne diferentes serviços em uma única infraestrutura organizada e padronizada. Essa abordagem facilita ampliações, mudanças de layout, substituição de equipamentos e futuras atualizações tecnológicas, reduzindo a necessidade de intervenções na infraestrutura física.
Além de proporcionar maior desempenho para a rede, o sistema contribui para reduzir custos de manutenção, simplificar o gerenciamento da infraestrutura e aumentar significativamente a confiabilidade da operação.
Os principais elementos de um projeto de cabeamento estruturado
Para que a infraestrutura opere com segurança, desempenho e facilidade de manutenção, cada componente desempenha uma função específica dentro do sistema.
Área de Trabalho (Work Area)
É o ponto onde computadores, telefones IP, impressoras, câmeras, pontos de acesso Wi-Fi e demais dispositivos são conectados à rede por meio das tomadas de telecomunicações. Um correto dimensionamento da Área de Trabalho proporciona maior flexibilidade para alterações de layout e reduz a necessidade de adaptações futuras.
Cabeamento Horizontal
Responsável pela conexão entre cada ponto da Área de Trabalho e o Armário de Telecomunicações (Telecommunications Room – TR), o cabeamento horizontal normalmente utiliza cabos de par trançado Categoria 6 (Cat 6) ou Categoria 6A (Cat 6A), atualmente recomendados para novos projetos devido ao seu maior desempenho e capacidade de suportar aplicações de alta velocidade e tecnologias como Power over Ethernet (PoE).
Armário de Telecomunicações (Telecommunications Room – TR)

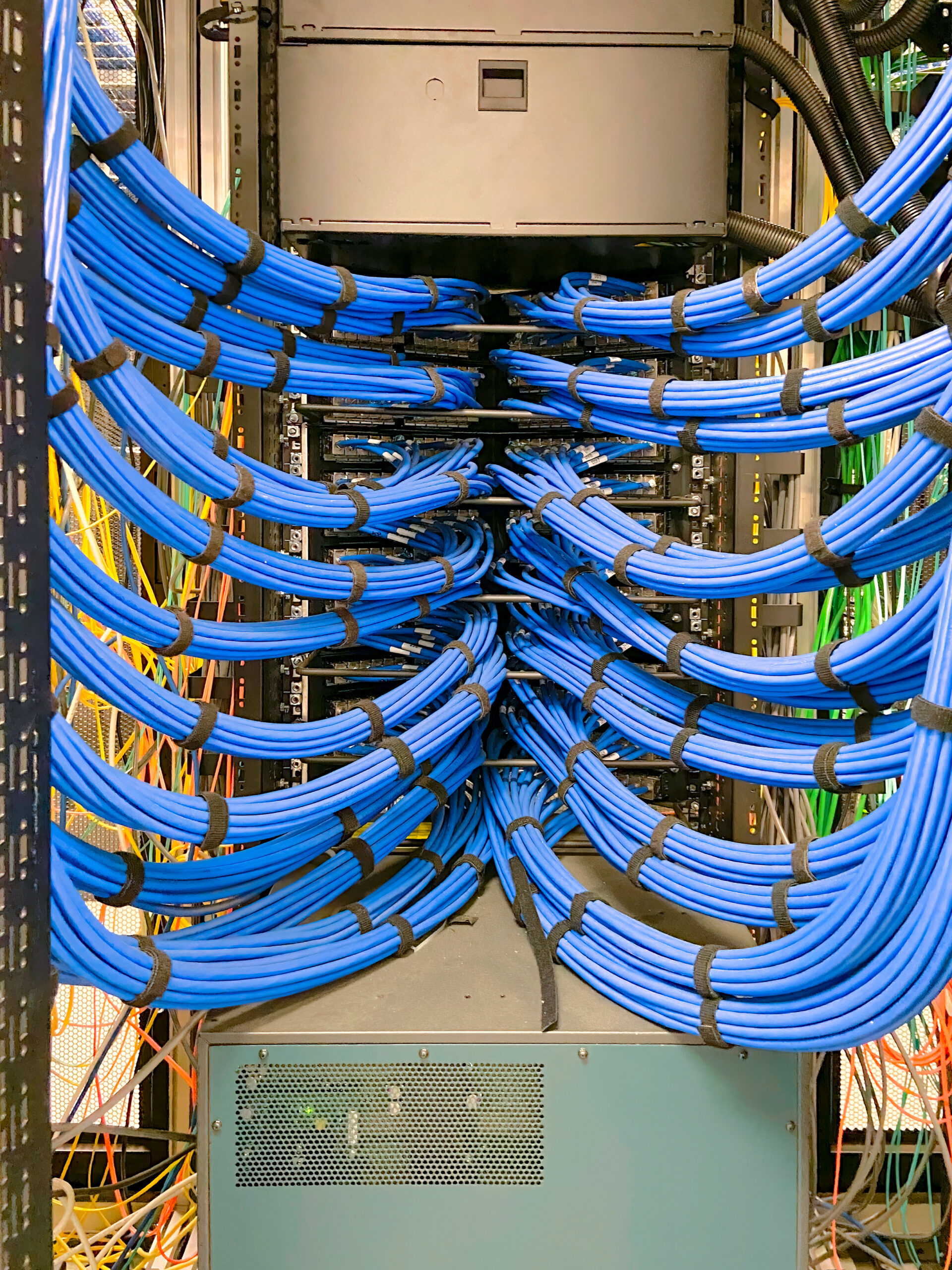

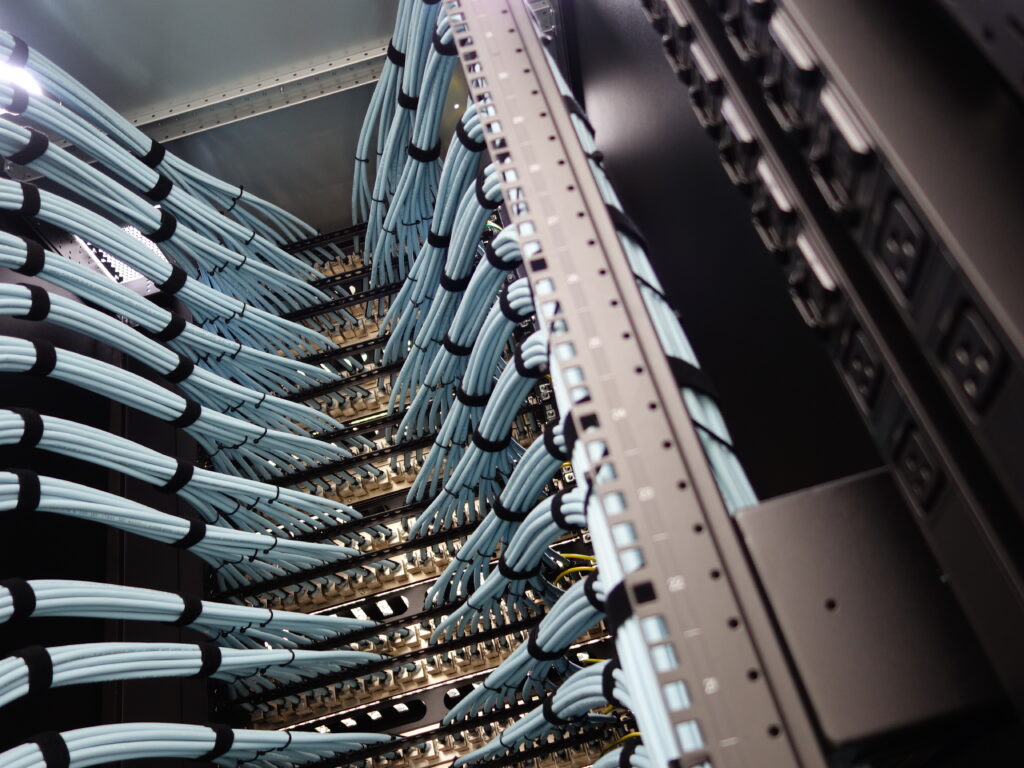

O Armário de Telecomunicações é o ambiente responsável por concentrar e organizar os equipamentos que realizam a distribuição da rede, como switches, patch panels, distribuidores ópticos (DIO), organizadores de cabos e demais componentes ativos e passivos.
Mais do que um local para acomodar equipamentos, esse ambiente deve ser projetado para facilitar manutenções, ampliações e o gerenciamento da infraestrutura ao longo de todo o seu ciclo de vida. Uma organização adequada reduz o tempo necessário para intervenções técnicas, minimiza riscos de falhas operacionais e contribui para a disponibilidade contínua da rede.
Backbone (Cabeamento Vertical)
O backbone, também conhecido como cabeamento vertical, é responsável pela interligação entre diferentes pavimentos, salas técnicas, edifícios ou Data Centers.
Em função das maiores distâncias e da necessidade de elevadas taxas de transmissão, normalmente são utilizadas fibras ópticas multimodo ou monomodo, escolhidas conforme os requisitos de desempenho, largura de banda e expansão futura da infraestrutura.
Além da elevada capacidade de transmissão, a fibra óptica apresenta imunidade às interferências eletromagnéticas, maior segurança na transmissão de dados e excelente escalabilidade, tornando-se a solução mais indicada para ambientes corporativos, industriais e operações críticas.
As Normas Técnicas
Um projeto de cabeamento estruturado deve seguir normas técnicas reconhecidas internacionalmente para garantir desempenho, segurança, interoperabilidade e vida útil da infraestrutura.
Essas normas estabelecem critérios relacionados ao dimensionamento da rede, distâncias máximas dos enlaces, raio mínimo de curvatura dos cabos, tipos de conectores, organização dos racks, identificação dos circuitos e parâmetros mínimos de desempenho elétrico e óptico.
Entre as principais referências utilizadas em projetos profissionais destacam-se:
- ANSI/TIA-568 – principal norma para sistemas de cabeamento estruturado em edifícios comerciais, definindo requisitos de desempenho para cabos, conectores e enlaces;

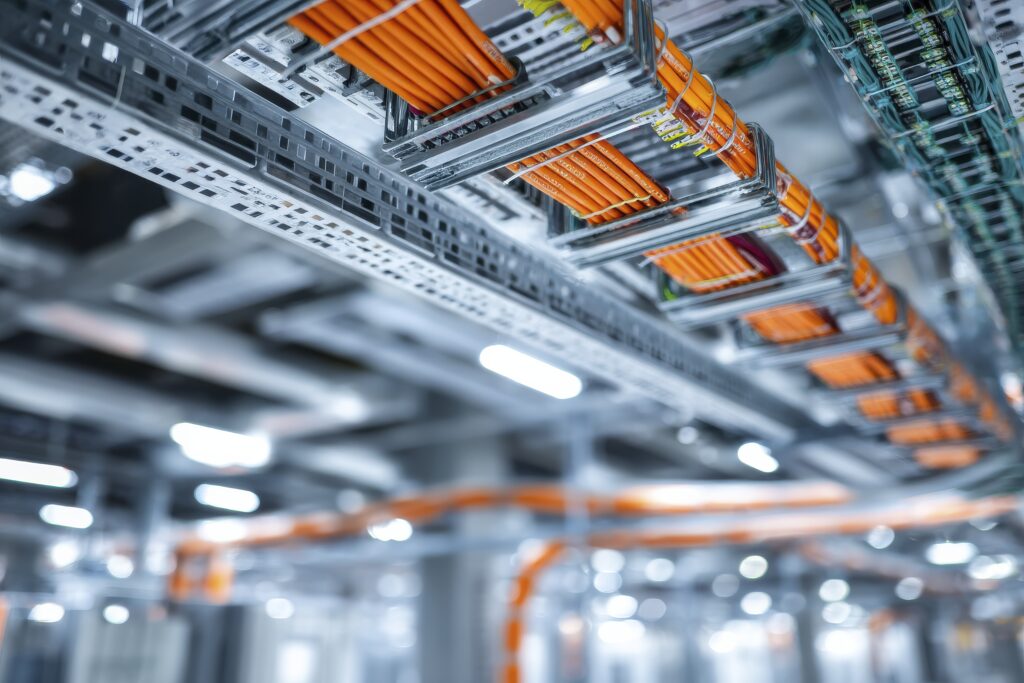

- ANSI/TIA-569 – estabelece critérios para os espaços físicos destinados à infraestrutura de telecomunicações, incluindo salas técnicas, eletrocalhas, shafts e eletrodutos;
- ANSI/TIA-606 – define padrões para identificação e administração da infraestrutura, facilitando a manutenção e a rastreabilidade dos circuitos;
- ISO/IEC 11801 – norma internacional para sistemas de cabeamento estruturado utilizada como referência em projetos ao redor do mundo;
- ABNT NBR 14565 – norma brasileira que estabelece os requisitos para projeto e implantação de sistemas de cabeamento estruturado em edifícios comerciais e Data Centers.
Seguir essas diretrizes reduz significativamente a ocorrência de falhas, facilita futuras ampliações e garante que a infraestrutura permaneça preparada para acompanhar a evolução tecnológica da organização.
Além do atendimento às normas, recomenda-se que toda a instalação seja entregue com documentação técnica e desenhos As Built, registrando fielmente a infraestrutura implantada. Essa documentação simplifica futuras manutenções, ampliações e auditorias técnicas.
Quais são as vantagens do cabeamento estruturado?
Organização e facilidade de manutenção
Uma infraestrutura organizada permite identificar rapidamente cada ponto da rede, reduzindo o tempo necessário para manutenções, alterações de layout e expansões. Sistemas devidamente identificados também diminuem a possibilidade de erros durante intervenções técnicas.
Flexibilidade para o crescimento
À medida que a empresa evolui, novos equipamentos, sistemas e aplicações podem ser incorporados sem a necessidade de reconstruir toda a infraestrutura física. Essa característica reduz custos e preserva o investimento realizado ao longo do tempo.
Maior desempenho
O correto dimensionamento da infraestrutura reduz interferências, melhora a qualidade da transmissão de dados e proporciona maior estabilidade para aplicações críticas, como videomonitoramento IP, automação industrial, telefonia IP e redes corporativas de alta velocidade.
Segurança e continuidade operacional
Em operações que dependem da disponibilidade contínua dos sistemas, uma infraestrutura corretamente projetada reduz riscos de indisponibilidade, facilita a recuperação de falhas e contribui para a continuidade das atividades.
Além disso, tecnologias como Power over Ethernet (PoE) permitem alimentar equipamentos como câmeras IP, pontos de acesso Wi-Fi, telefones IP e controladores de acesso utilizando o mesmo cabo responsável pela comunicação de dados, simplificando a infraestrutura e aumentando sua eficiência.
Onde o cabeamento estruturado faz diferença?
O cabeamento estruturado está presente em praticamente todos os ambientes onde a disponibilidade da informação é essencial para a continuidade das operações.
À medida que empresas ampliam seus processos de digitalização, automação e integração de sistemas, cresce também a necessidade de uma infraestrutura de comunicação capaz de suportar elevados volumes de dados com estabilidade, segurança e possibilidade de expansão.
Entre os principais ambientes de aplicação destacam-se:
- Data Centers e Edge Data Centers;
- Indústrias de diversos segmentos;
- Centros logísticos e centros de distribuição;
- Hospitais e instituições de saúde;
- Edifícios corporativos;
- Operações ferroviárias;
- Subestações e concessionárias de energia;
- Estações de Tratamento de Água (ETA) e Estações de Tratamento de Esgoto (ETE);
- Portos, aeroportos e terminais de transporte;
- Empreendimentos que dependem de infraestrutura crítica.
Em todos esses cenários, a qualidade da infraestrutura influencia diretamente a estabilidade da operação, a disponibilidade dos sistemas, a segurança das informações e a capacidade de expansão tecnológica da organização.
Certificação da infraestrutura: a garantia do desempenho esperado
A implantação de um sistema de cabeamento estruturado somente pode ser considerada concluída quando seu desempenho é validado por meio de testes de certificação.
A certificação comprova que toda a infraestrutura atende aos parâmetros estabelecidos pelas normas técnicas e pelos fabricantes dos equipamentos ativos.
Durante esse processo, são verificados diversos indicadores de desempenho, entre eles:
- comprimento dos enlaces;
- mapa de fios (Wire Map);
- perda por inserção (Insertion Loss);
- NEXT (Near-End Crosstalk);
- Return Loss;
- atraso de propagação (Delay);
- diferença de atraso entre pares (Delay Skew).
Em redes ópticas, também são realizados ensaios específicos utilizando equipamentos como medidores de potência óptica e OTDR (Optical Time Domain Reflectometer), permitindo verificar perdas, qualidade das emendas e integridade dos enlaces.
Além de assegurar o desempenho da infraestrutura, a certificação fornece ao cliente um registro técnico que poderá servir como referência para futuras ampliações, manutenções e auditorias.
Como a Maxo Engenharia atua nesse tipo de projeto
Na Maxo Engenharia, o cabeamento estruturado faz parte de uma abordagem integrada de engenharia, que considera não apenas a infraestrutura de telecomunicações, mas também sua interação com as instalações elétricas, sistemas de automação, segurança eletrônica e demais disciplinas envolvidas no empreendimento.
Cada projeto é desenvolvido considerando as características específicas da operação, os requisitos de disponibilidade, as perspectivas de crescimento e as particularidades do ambiente de instalação.
Nossa atuação compreende todas as etapas do empreendimento, incluindo:
- levantamento técnico em campo;
- elaboração do projeto executivo;
- dimensionamento da infraestrutura física;
- especificação de materiais e equipamentos;
- implantação do cabeamento metálico e óptico;
- organização e identificação da infraestrutura;
- certificação dos enlaces;
- documentação técnica e elaboração do As Built;
- comissionamento e entrega da instalação.
Todos os serviços são executados em conformidade com normas nacionais e internacionais, priorizando qualidade, segurança, desempenho e continuidade operacional.
Mais do que implantar redes de comunicação, desenvolvemos infraestruturas preparadas para acompanhar a evolução tecnológica das organizações e sustentar operações de alta disponibilidade.
Na Maxo Engenharia, acreditamos que uma infraestrutura de telecomunicações deve ser projetada com o mesmo rigor técnico aplicado aos demais sistemas essenciais de um empreendimento.
Essa abordagem permite entregar sistemas organizados, escaláveis e confiáveis.
Além de implantar cabeamento estruturado, desenvolvemos a infraestrutura que conecta pessoas, equipamentos e processos, contribuindo para operações mais eficientes, seguras e preparadas para os desafios do futuro.
