Dá origem ao ponto de consumo: como a Maxo entrega redes elétricas completas em média e baixa tensão
A energia elétrica está presente em praticamente todas as atividades industriais, comerciais e de infraestrutura. No entanto, para que ela chegue ao ponto de consumo com segurança, estabilidade e capacidade adequada, existe um conjunto de etapas técnicas que começa muito antes da instalação dos primeiros postes.
Implantar uma rede elétrica não significa apenas montar estruturas e lançar condutores. O serviço exige levantamento de campo, análise da demanda, definição do ponto de conexão, elaboração do projeto, dimensionamento elétrico e mecânico, planejamento executivo, implantação, testes e preparação para a energização.
Cada decisão influencia diretamente a segurança, o desempenho e a confiabilidade do sistema.
Na Maxo Engenharia, desenvolvemos soluções completas em redes elétricas de média e baixa tensão, integrando planejamento, engenharia e execução até a entrega da energia no local de destino.
Uma rede elétrica começa no planejamento
O primeiro passo para a implantação de uma rede elétrica é compreender as necessidades do empreendimento. Antes da execução, é necessário avaliar a carga a ser atendida, a tensão de fornecimento, o ponto de conexão, a distância até o local de consumo e as características dos equipamentos que serão alimentados. O levantamento de campo também permite analisar o terreno, identificar interferências, verificar as condições de acesso e definir o melhor traçado para a rede.
Essa etapa é importante para evitar conflitos com edificações, vias, vegetação, tubulações, estruturas existentes e outras instalações elétricas. Com base nessas informações, a engenharia pode definir a configuração mais adequada para o sistema, considerando as necessidades atuais e as possibilidades de expansão da operação.
Quando o planejamento é realizado corretamente, os riscos são identificados com antecedência, os recursos são dimensionados de forma mais precisa e a execução se torna mais segura e previsível.
Dimensionamento elétrico e mecânico
Após o levantamento, o projeto transforma as necessidades do cliente em uma solução tecnicamente definida. O dimensionamento elétrico considera fatores como potência instalada, demanda, corrente de operação, capacidade dos condutores, queda de tensão, níveis de curto-circuito e dispositivos de proteção.
Essas análises ajudam a garantir que a energia chegue ao destino dentro dos parâmetros necessários para o funcionamento dos equipamentos. O projeto também precisa considerar os aspectos mecânicos da rede. O posicionamento dos postes, os vãos entre as estruturas, os esforços de tração, as ancoragens e as condições ambientais influenciam a estabilidade do sistema.
Conforme as características do empreendimento, a solução pode envolver redes de baixa tensão, redes de média tensão, transformadores, equipamentos de proteção, sistemas de medição e padrões de entrada de energia. Quando existe conexão com o sistema público de distribuição, o projeto também deve observar os requisitos técnicos e os padrões estabelecidos pela concessionária responsável.
Na Maxo Engenharia, cada projeto é desenvolvido considerando as condições reais da instalação. Essa análise permite compatibilizar desempenho, segurança, confiabilidade e viabilidade de execução.
Implantação dos postes e montagem das estruturas
Com o projeto definido e o planejamento concluído, inicia-se a implantação da infraestrutura em campo. Os pontos de instalação são marcados de acordo com o traçado projetado. Em seguida, são executadas as escavações e preparadas as fundações necessárias para a implantação dos postes. O alinhamento, o prumo e a estabilidade de cada estrutura precisam ser verificados para garantir que os postes suportem adequadamente os esforços previstos.

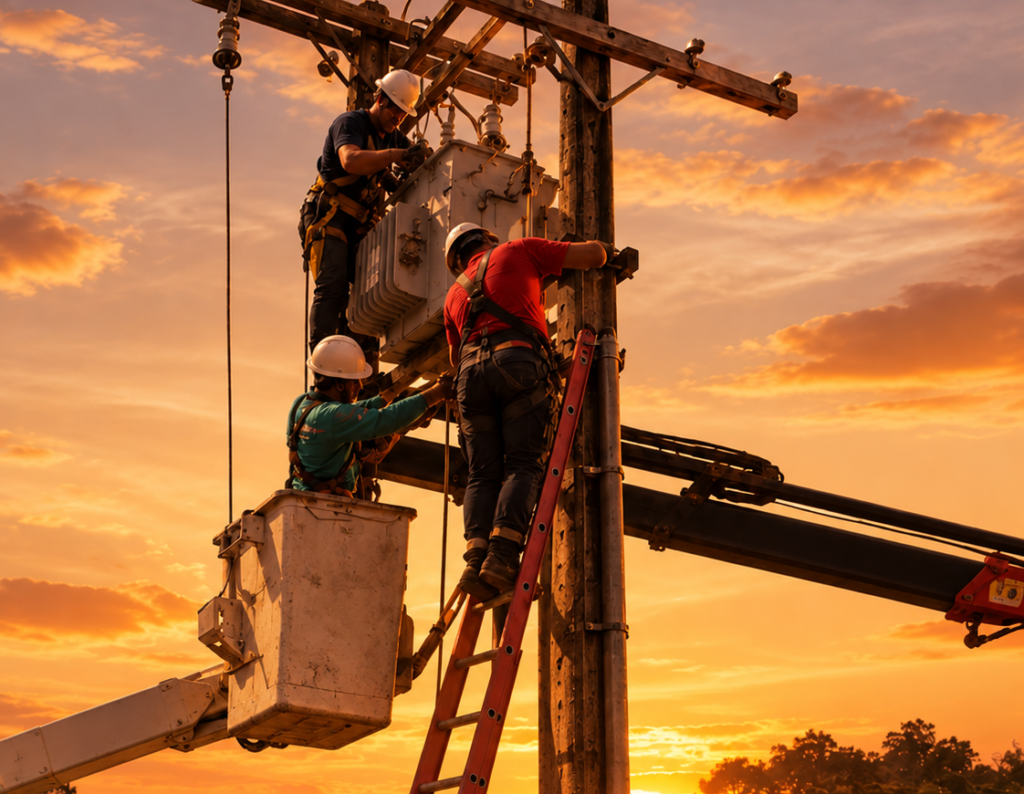

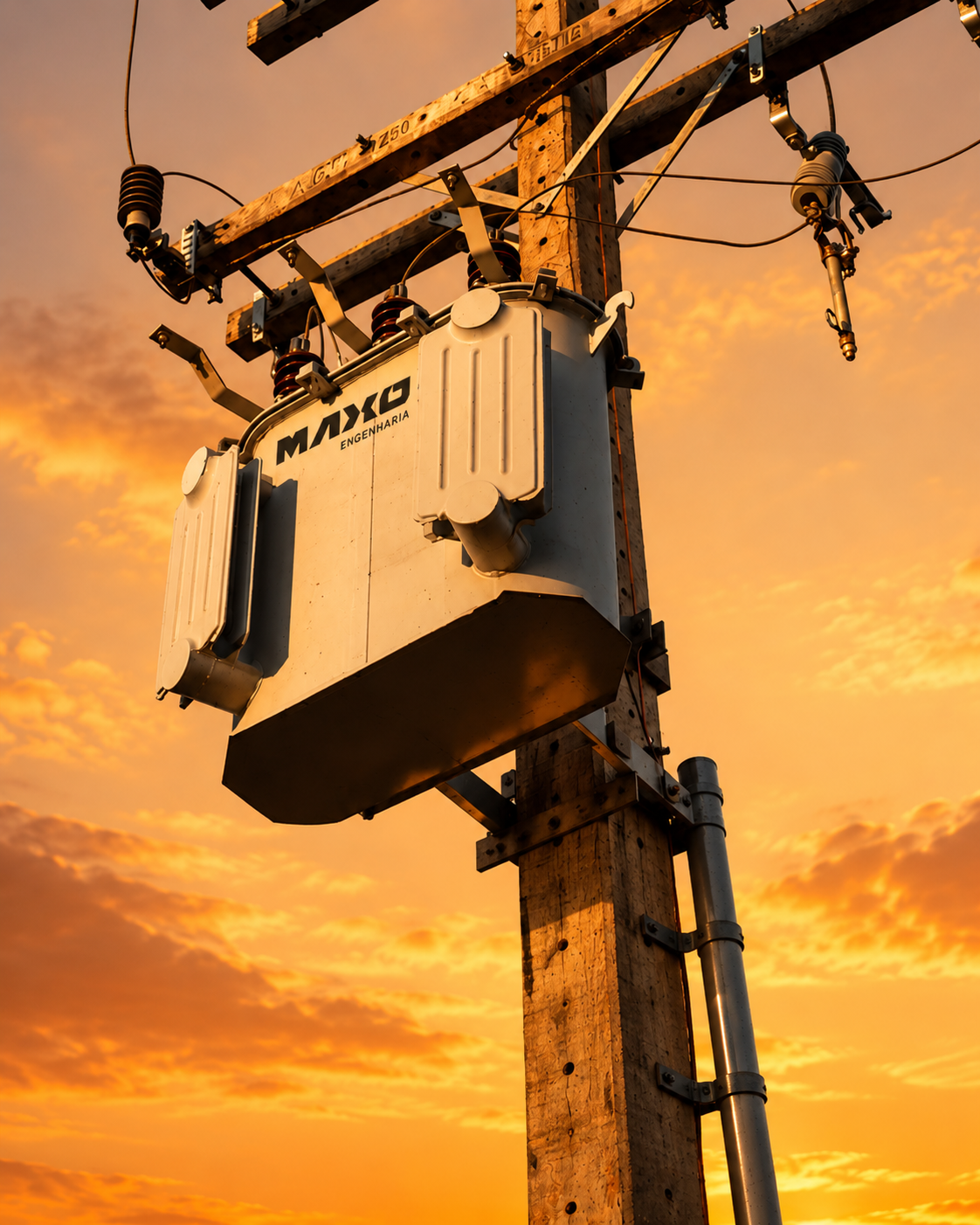

Após essa etapa, é realizada a equipagem. Dependendo da configuração da rede, os postes podem receber cruzetas, isoladores, ferragens, estruturas de ancoragem, chaves fusíveis, chaves seccionadoras, para-raios de distribuição, transformadores e outros equipamentos de proteção e manobra. Cada componente desempenha uma função específica. Por isso, a montagem deve seguir as definições do projeto e os requisitos técnicos aplicáveis. Uma estrutura instalada ou equipada de forma inadequada pode comprometer a segurança, dificultar a manutenção e reduzir a confiabilidade da rede.
Lançamento e tensionamento dos condutores
Depois da implantação e da equipagem dos postes, inicia-se o lançamento dos condutores. Essa atividade precisa ser planejada para evitar danos aos cabos e interferências com o trânsito, edificações, vegetação ou instalações existentes. Os condutores devem ser lançados, tensionados e fixados de acordo com as características da rede. A regulagem adequada das flechas e a manutenção dos afastamentos de segurança são fundamentais para o desempenho do sistema.
Uma tensão mecânica acima do previsto pode causar esforços excessivos nos postes e acessórios. Por outro lado, uma flecha inadequada pode reduzir as distâncias de segurança e aumentar o risco de contato com outras estruturas. Por isso, o lançamento dos condutores não deve ser tratado como uma simples passagem de cabos. É uma etapa técnica que exige controle, equipamentos adequados e profissionais preparados.
Também são realizadas as conexões, derivações e terminações necessárias para conduzir a energia até o ponto de utilização definido pelo cliente.
Aterramento, proteção e SPDA
O aterramento é parte essencial de uma instalação elétrica segura. Sua função está relacionada à proteção das pessoas, à equipotencialização, ao funcionamento adequado dos dispositivos de proteção e ao direcionamento de correntes elétricas para o solo em condições previstas pelo projeto. O sistema pode envolver hastes, cabos, conectores, caixas de inspeção e interligações com estruturas e equipamentos.
A execução precisa considerar as características do terreno e ser acompanhada por verificações e medições que comprovem as condições do sistema instalado. A proteção contra surtos e descargas atmosféricas também deve ser analisada. Dependendo das características do empreendimento e da avaliação de risco, pode ser necessária a implantação de um Sistema de Proteção contra Descargas Atmosféricas — SPDA.
Embora estejam relacionados, aterramento e SPDA não são a mesma coisa. Cada sistema possui funções e critérios próprios, mas ambos precisam estar compatibilizados com a instalação elétrica.
Na Maxo Engenharia, esses elementos são considerados como parte de uma solução integrada de proteção, contribuindo para aumentar a segurança das pessoas e a confiabilidade dos equipamentos.
Segurança durante todas as etapas
A implantação de redes elétricas envolve atividades com riscos que precisam ser identificados e controlados. Além do risco elétrico, os serviços podem envolver trabalho em altura, movimentação de cargas, escavações, circulação de veículos e interferências com redes existentes.
Por isso, a segurança começa no planejamento. Antes de cada atividade, é necessário avaliar os riscos, definir os procedimentos, organizar as frentes de trabalho e disponibilizar os equipamentos e recursos adequados.
As equipes envolvidas também precisam estar qualificadas e autorizadas para executar suas atividades, respeitando a legislação, as normas técnicas e os procedimentos aplicáveis.
Na Maxo Engenharia, a segurança faz parte da engenharia e da execução. Ela não é tratada como uma etapa isolada, mas como um requisito presente desde o levantamento até a energização da rede.
Testes, comissionamento e energização
Uma rede elétrica não está concluída apenas porque todos os seus componentes foram instalados. Antes da energização, é necessário realizar inspeções e testes para verificar se a infraestrutura foi executada conforme o projeto.
Essa etapa pode incluir a conferência das estruturas, conexões e identificações, além da verificação da continuidade dos circuitos, da isolação, da sequência de fases, dos aterramentos e dos dispositivos de proteção. Os resultados precisam ser registrados para proporcionar rastreabilidade e segurança durante a entrega.
Quando necessário, a documentação técnica também é atualizada para representar as condições efetivamente executadas em campo, formando os desenhos e registros “as built” da instalação. Depois da conclusão dessas verificações e do atendimento aos procedimentos aplicáveis, a rede segue para a ligação e energização.
É nesse momento que todo o trabalho de planejamento, projeto e execução se transforma em resultado: a energia chega ao ponto de consumo com as condições necessárias para atender à operação do cliente.
Engenharia completa, da origem ao destino
Na Maxo Engenharia, entendemos que o cliente precisa de mais do que diferentes fornecedores executando partes isoladas de uma instalação. Ele precisa de uma empresa capaz de compreender a necessidade, desenvolver a solução, coordenar as etapas e entregar uma infraestrutura elétrica segura e confiável.
Nossa atuação integra levantamento, planejamento, projeto, implantação dos postes, equipagem, lançamento dos condutores, aterramento, proteção, testes e preparação para a energização. Essa responsabilidade integrada reduz falhas de comunicação, melhora a compatibilidade entre projeto e execução e proporciona maior controle sobre prazos, custos, qualidade e segurança.
Cada rede é desenvolvida de acordo com as características da operação, respeitando as exigências técnicas e as condições reais do empreendimento.
Mais do que instalar postes e condutores, construímos o caminho que leva energia até onde ela é necessária. Porque uma rede elétrica confiável começa na engenharia e somente termina quando a energia chega ao destino com segurança.
